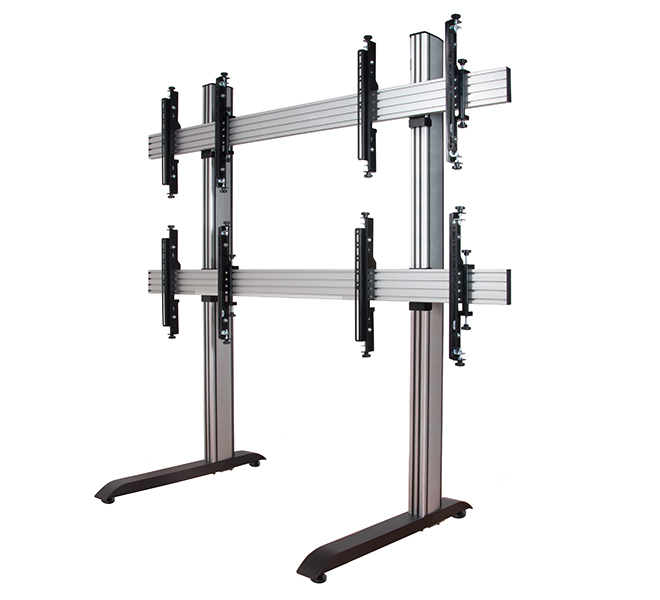

BT8370-2×2（4面）

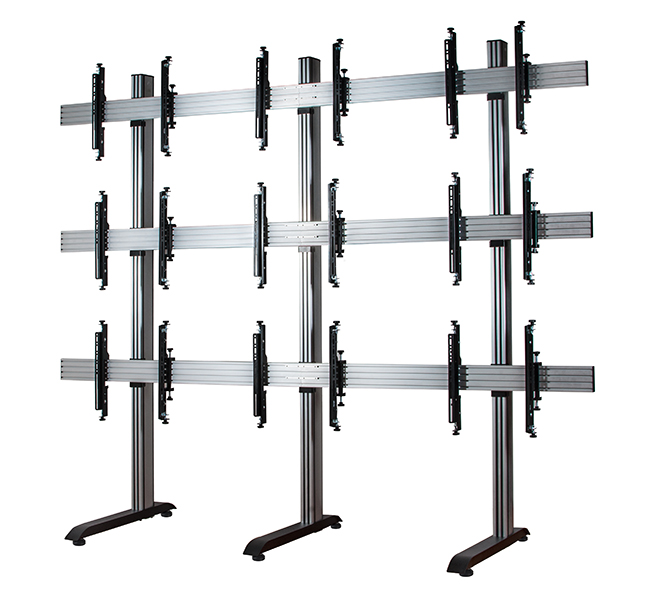

BT8370-3×3（9面）
BT8371（キャスター脚）
BT8371-2×2（4面）
BT8371-3×3（9面）
BT8372（固定ベース脚）
BT8372-2×2（4面）

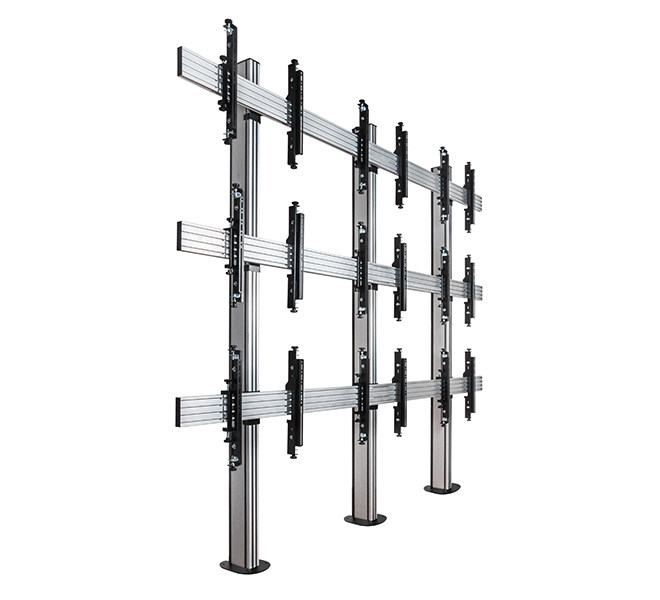

BT8372-3×3（9面）
MULTI DISPLAY MOUNT
SYSTEM X

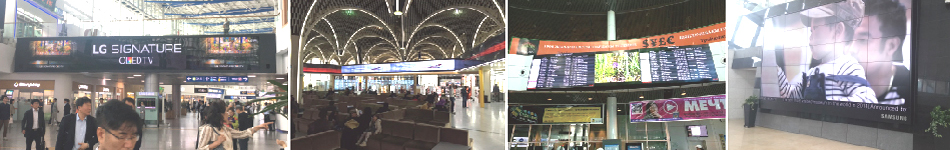

SYSTEM Xとは
SYSTEMXは数十種類のパーツを使い、設置場所、モニターの大きさ、設置方法に 合わせ構築可能な、
メニューボード・スタンド・天吊りディスプレイマウントです。
様々な場所でのモニター取付けが可能で、設計段階から施工までの工期が効率的に短縮可能です。

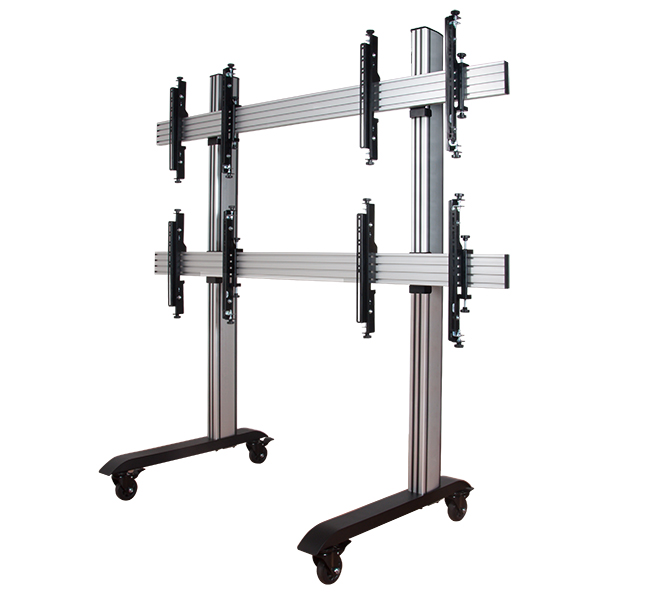

BT8371-2×2（4面）
BT8371-3×3（9面）
BT8372-2×2（4面）
BT8372-3×3（9面）

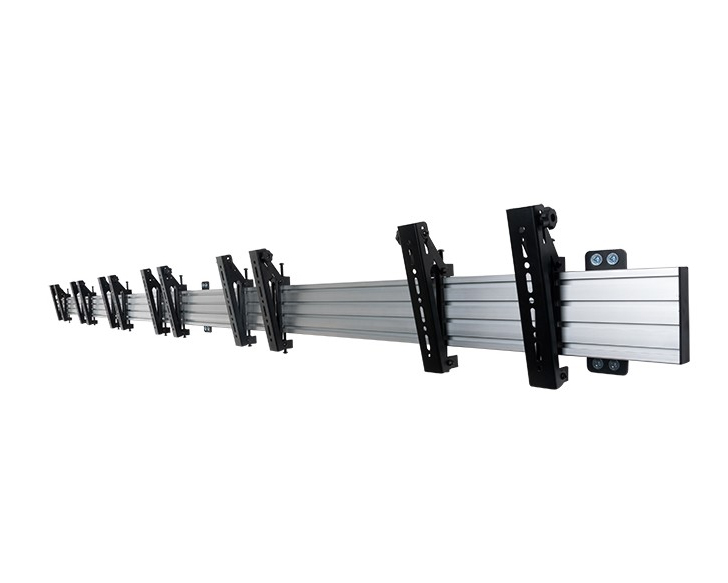

BT8330
メニューボードマウント
・外形サイズ：幅2005mm×高さ1806～2007mmに対応。
・32～60型ディスプレイに対応、対荷重50kg（1台当り）しています。
・垂平バー（700/1500/1750/2000mm）の組み合わせにより任意の長さで設置可能。
・設置のモニター・場所によりVESAアームの選択が可能。（固定/チルト/マイクロジャスト）
・VESAマウント：200×200mm～800×400mm（別売りアダプター時）まで対応可能。

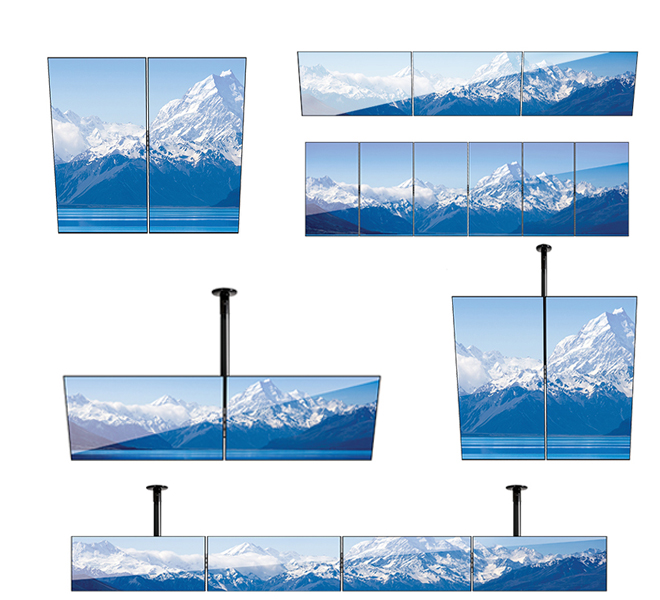

・マルチディスプレイが簡単に設置できます。
設置ビデオ

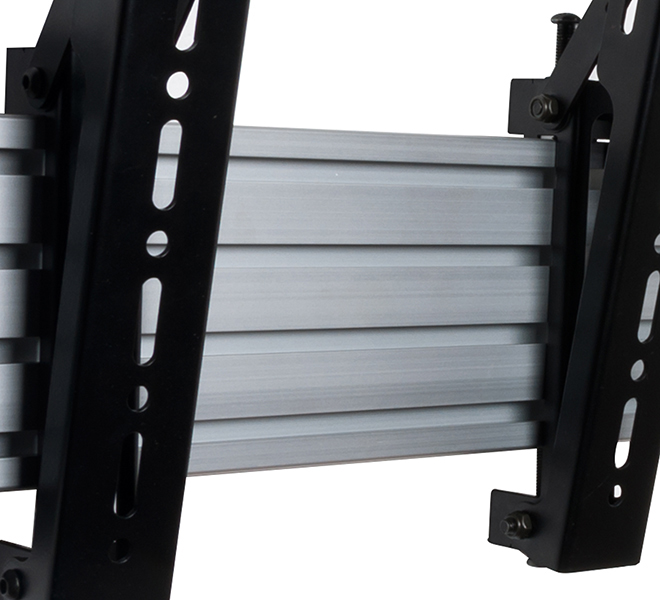

BT8330 製品特徴
洗練された高品質

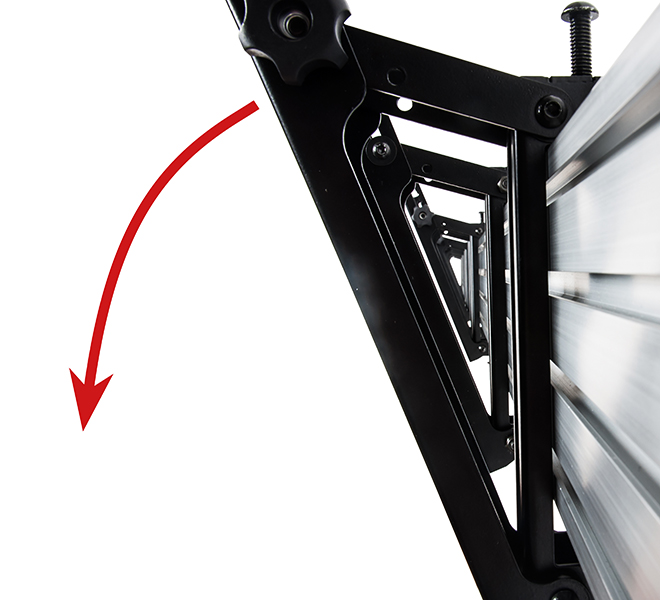

±20°の角度調整

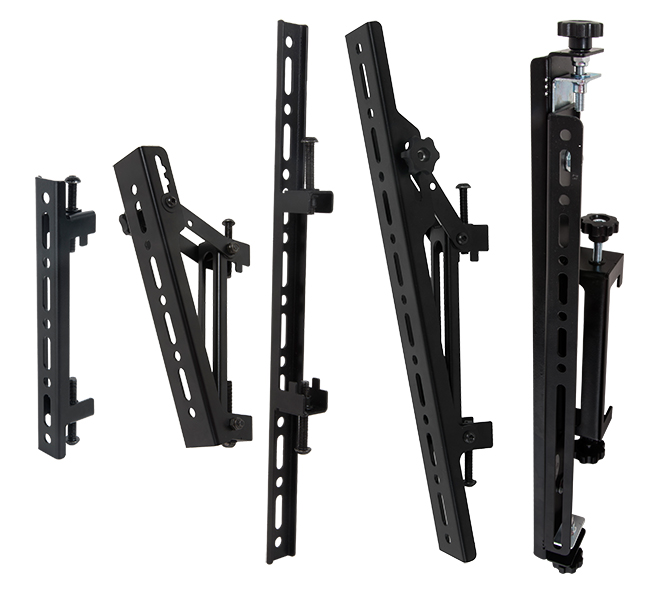

豊富なVESAアームが選択可能

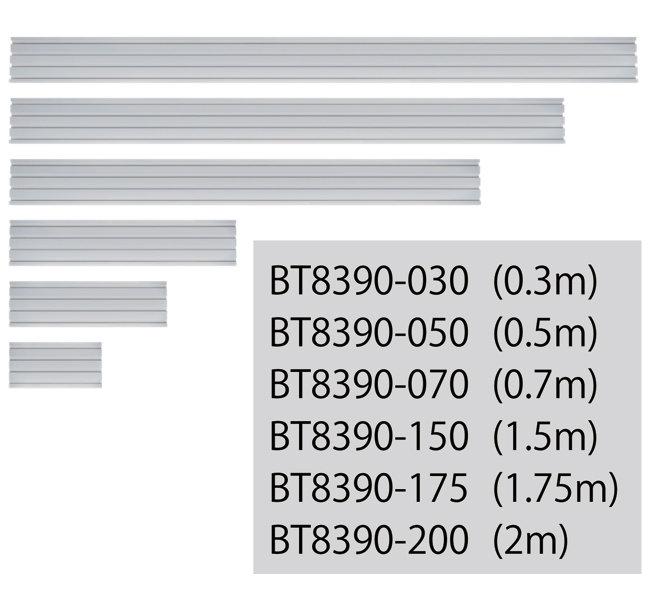

BT8390
水平バーの組み合わせで必要な長さを選択

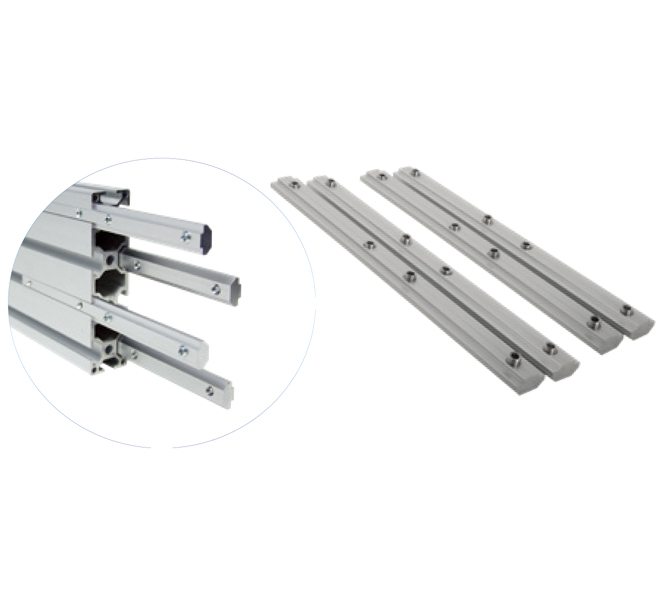

BT8390-EXT
水平バー延長キット
水平バーBT8390と組み合わせて延長する為のキット
オプション部材で天吊り設置が可能

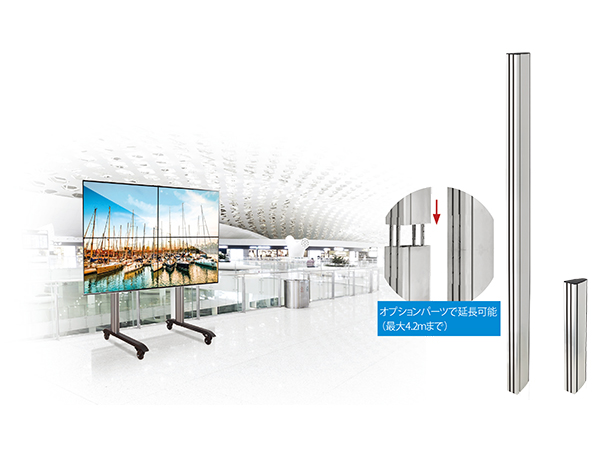

BT8380
支柱（垂直バー）
・レベラー・キャスター・ボルト固定と様々なベースとの組み合わせ可能です。
・壁付け・メニューボード・マルチディスプレイ設置に最適です。
・支柱延長キット(BT8380-EXTV)で延長が出来ます。
・ケーブルマネジメント機能付き。
・オプションパーツ(棚など)を直接とりつけることも可能です。
支柱オプションラインアップ

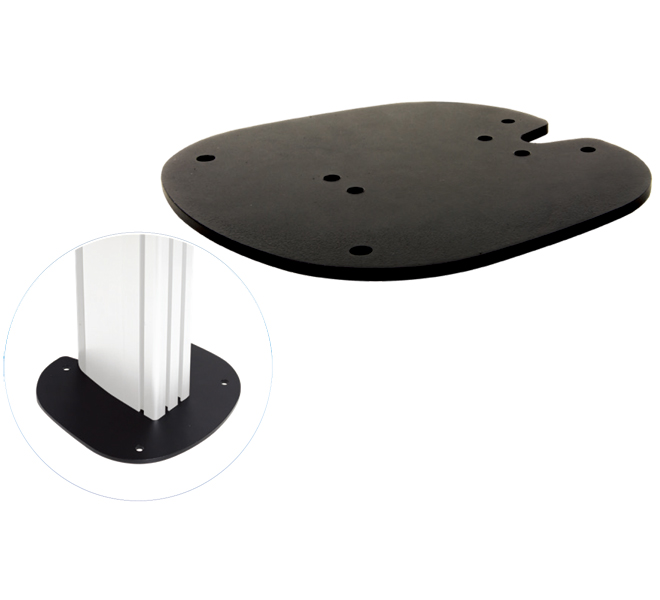

BT8380-FFB
アンカー固定ベース
・ショーウィンドウや壁面近くのディスプレイなど限られたスペースでの使用に最適です。
・荷重に耐えるうるヘヴィ・デューティ仕様。
・コントロールルームなどの大規模マルチディスプレイの設置にも最適です。

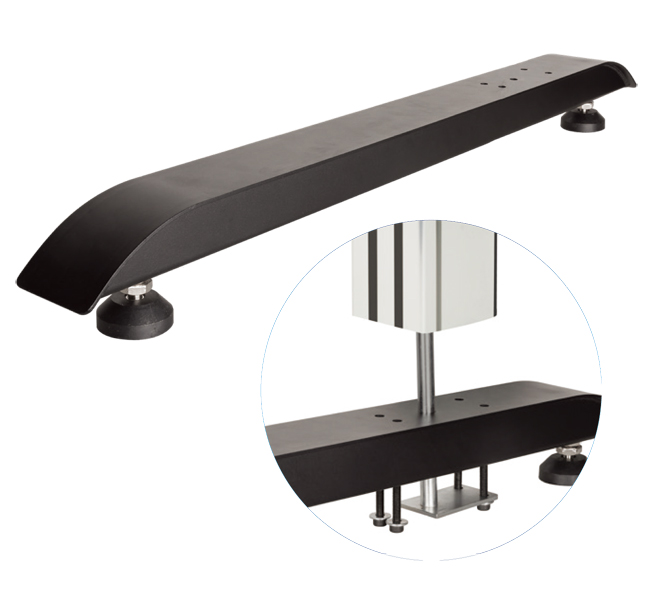

BT8380-BASE
レベラー脚付き
フロアーベース
・高さ調節可能。
・BT8380-CASTORS(キャスター)の取付が可能です。
・支柱1本につき1ユニット使用します。

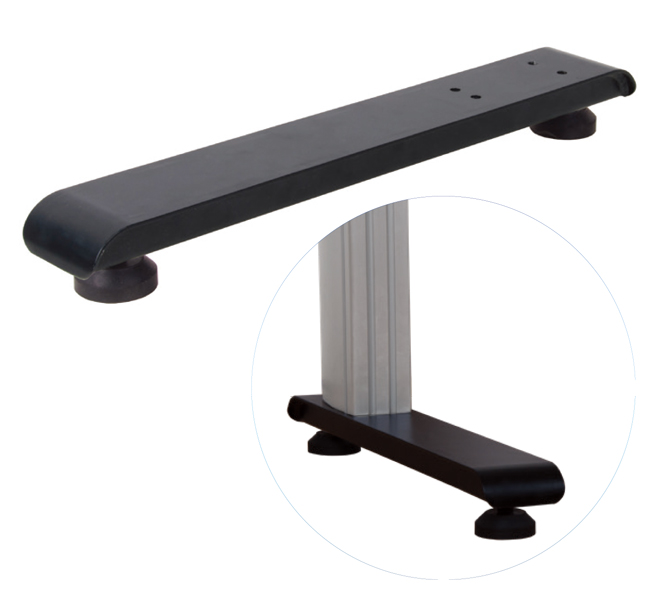

BT8380-SHB
レベラー脚付き
ショートフロアーベース
・BT8380-BASEよりも短いフロアベースです。
・支柱1本につき1ユニット使用します。
BT8380-CASTORS
ブレーキ付キャスター
・BT8380-BASEなどSYSTEM X パーツの下部に直接取り付け、可動式にできます。
・なめらかなキャスターは床に傷をつけることなく移動が可能。
・オン/オフのブレーキペダル付き。

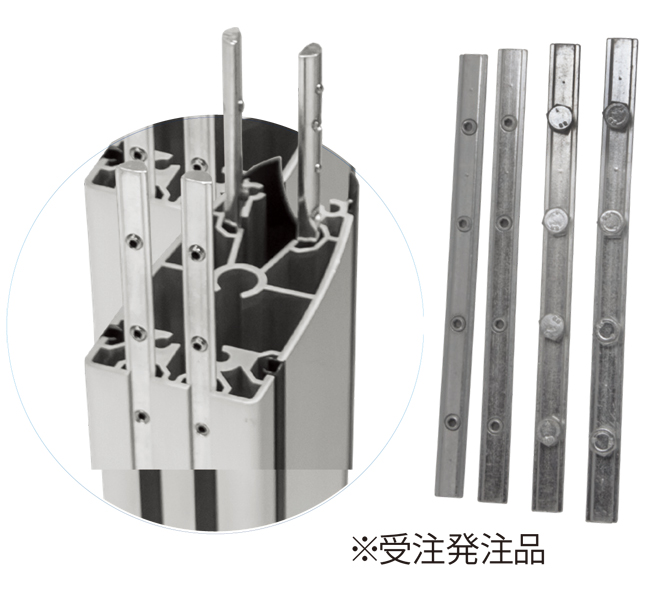

BT8380-EXTV
支柱延長キット
（BT8380-060に同梱）
・支柱 BT8380-180と組み合わせて延長するためのキットです。
・組み合わせることにより長さ2.4m（BT8380-180+BT8380-060）になります。
・スプリング付ベアリングによりバーの組み合わせがスムーズ。
・レールの継ぎ目がないためスムーズに設置位置を移動できます。
・バーの内側に特殊ネジで接合するため、確実に接合可能。
VESAアームラインアップ

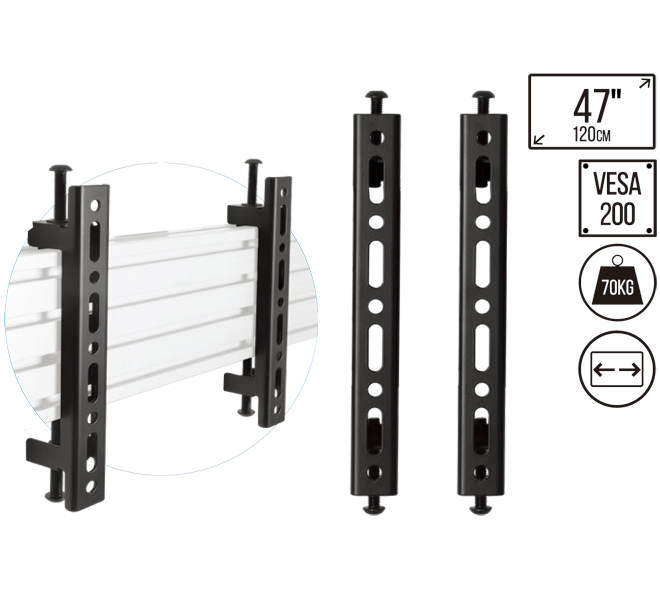

BT8390-VESA200F
VESA200mm用フラット固定アーム

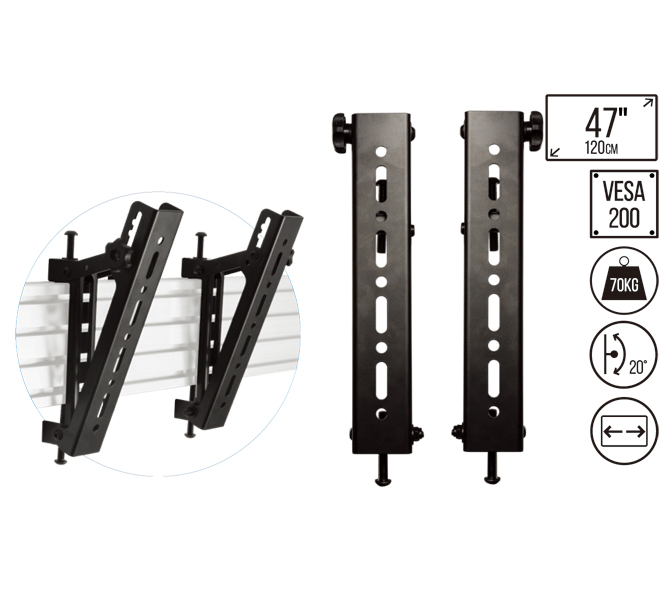

BT8390-VESA200T
VESA200mm用角度調整付アーム
（10/15/20°）

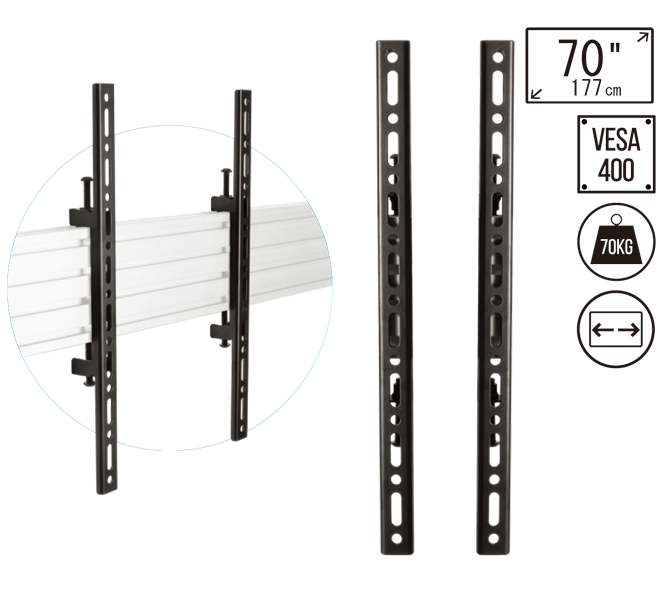

BT8390-VESA400F
VESA400mm用
フラット固定アーム

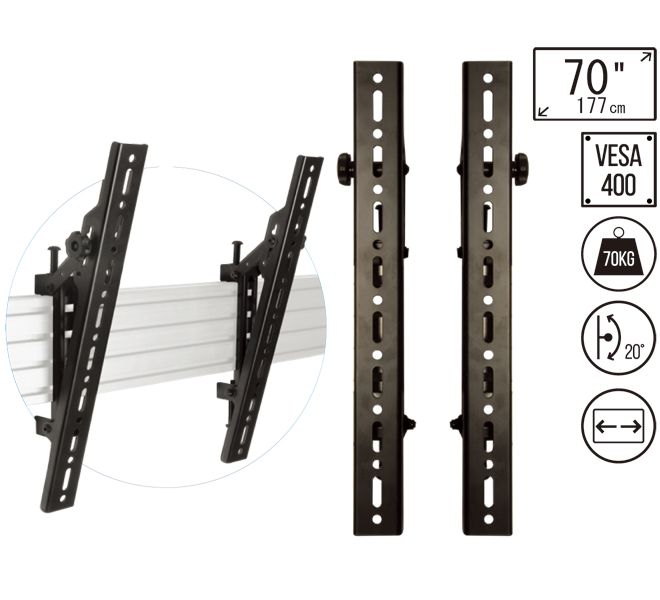

BT8390-VESA400T
VESA400mm用
角度調整付アーム
（10/15/20°）

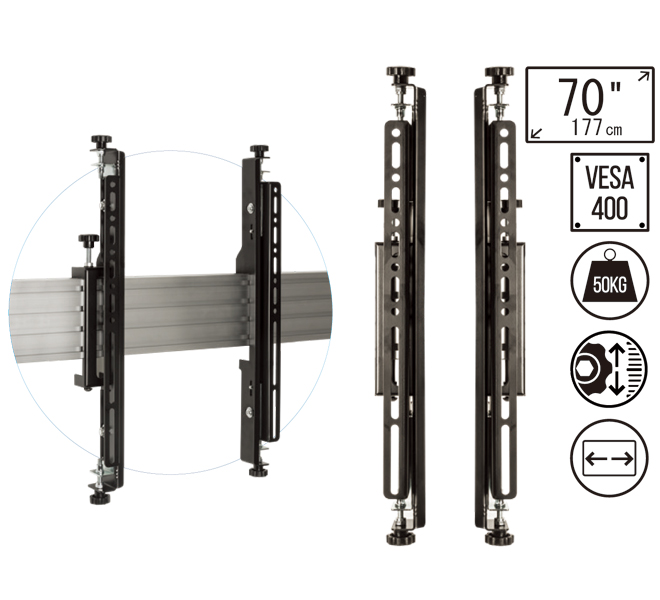

BT8390-VESA400MAF
VESA400mm用
微調整機能付フラットアーム

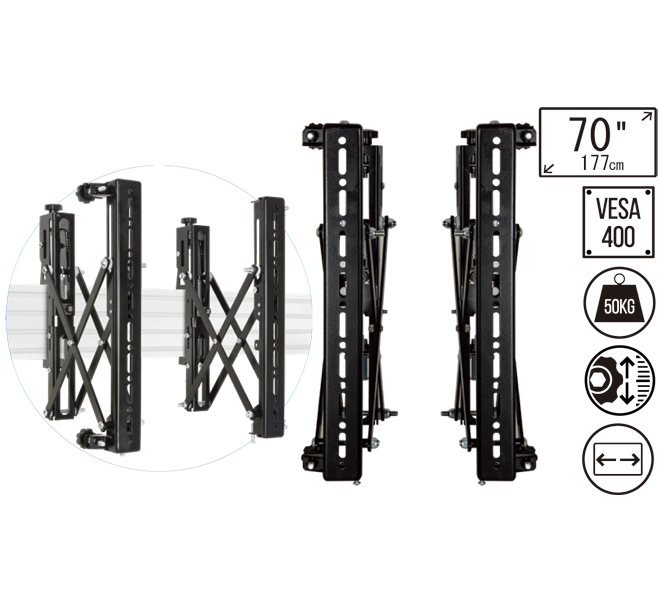

BT8390-VESA400MAP
VESA400mm用
微調整機能付
プッシュ式アーム

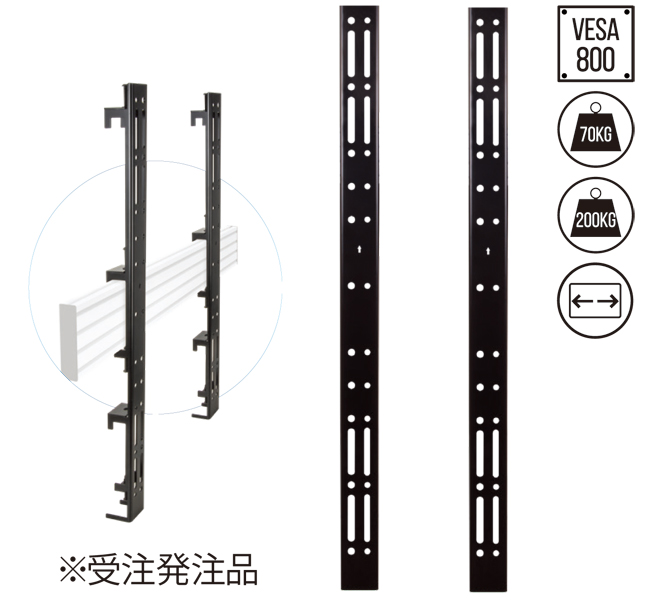

BT8390-VESA800F
VESA800mm用
フラット固定アーム
※受注発注品

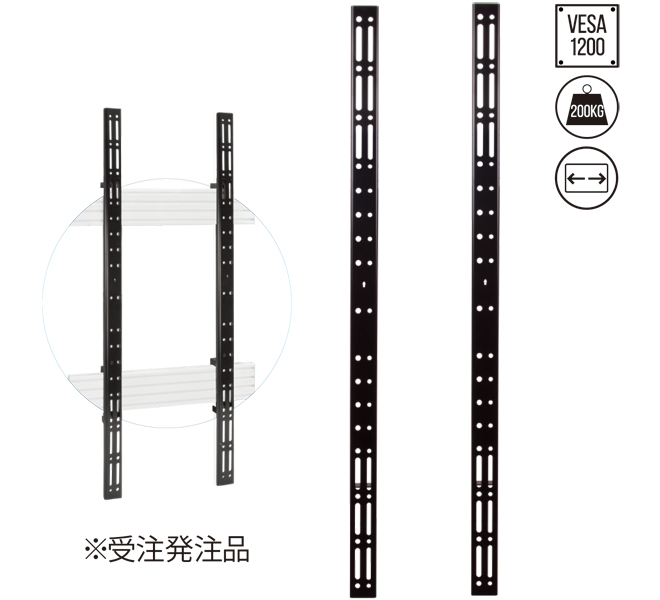

BT8390-VESA1200F
VESA1200mm用
フラット固定アーム
※受注発注品
